Kapitola 5: Model jako zjednodušení reality

Otázky k zamyšlení

• Jaký model používáš, když se díváš na jízdní řád autobusu?
• Je plán města v mobilní aplikaci modelem? Proč ano, nebo proč ne?
• Kdy jsi naposledy použil nějaký model, aniž bys o tom možná věděl?

Úkoly pro praxi

1. Plán pokoje: Nakresli jednoduchý plánek (model) svého pokoje. Nemusíš kreslit každý detail, stačí hlavní kusy nábytku (postel, stůl, skříň) a jejich rozmístění.
2. Myšlenková mapa víkendu: Vytvoř myšlenkovou mapu na téma "Můj víkend". Doprostřed napiš "Víkend" a vytvoř větve pro různé aktivity (např. "Sport", "Domácí úkoly", "Zábava s kamarády", "Pomoc doma") a k nim dopiš konkrétní nápady.
3. Diagram ranní cesty do školy: Nakresli jednoduchý diagram (jako recept), který popisuje tvou cestu do školy krok za krokem. (Např. 1. Vstát -> 2. Nasnídat se -> 3. Obléknout se -> 4. Jít na autobus...).

* Rozšíření pro pokročilé

Typy modelů v informatice

V profesionální praxi používáme různé specializované typy modelů:

• ER diagram (Entity-Relationship): Model pro návrh databází. Zobrazuje entity (tabulky) a vztahy mezi nimi.
• UML diagramy: Standardizované diagramy pro návrh software (use case, class diagram, sequence diagram).
• Vývojové diagramy (flowcharts): Zobrazují tok programu nebo procesu pomocí standardizovaných symbolů.
• Wireframe/Mockup: Model uživatelského rozhraní aplikace nebo webu.

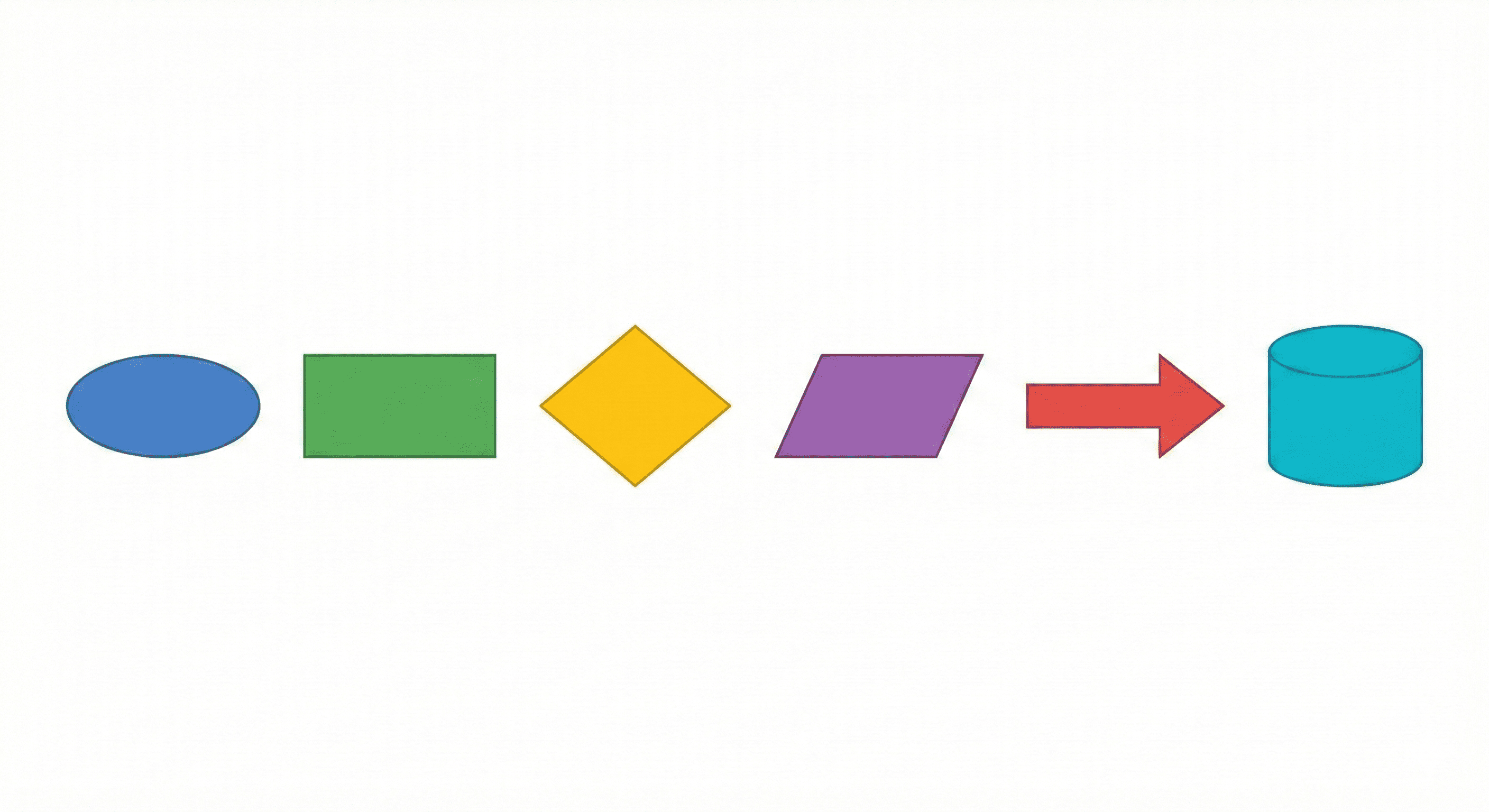

Symboly ve vývojových diagramech

• Ovál: Začátek / Konec
• Obdélník: Proces / Akce
• Kosočtverec: Rozhodování (Ano/Ne)
• Rovnoběžník: Vstup / Výstup
• Šipky: Směr toku

Abstrakce a úrovně detailu

Každý model může mít různé úrovně detailu – od velmi obecného po velmi podrobný. Výběr správné úrovně závisí na účelu modelu.

* Úkoly pro pokročilé

1. Word – Vývojový diagram: Pomocí tvarů ve Wordu (Vložit → Tvary) nakresli vývojový diagram pro algoritmus "Přihlášení do systému": START → Zadej jméno → Zadej heslo → Je heslo správné? → (ANO: Úspěch, NE: Chyba) → KONEC.
2. Excel – ER diagram: Vytvoř jednoduchý model databáze pro e-shop: tabulky ZÁKAZNÍK (ID, jméno, email), OBJEDNÁVKA (ID, datum, zákazník_ID), PRODUKT (ID, název, cena). Nakresli vztahy mezi nimi.
3. Word – Wireframe: Nakresli jednoduchý wireframe (drátěný model) pro mobilní aplikaci počasí: hlavní obrazovka s teplotou, ikonkou počasí a předpovědí na 3 dny.
4. Scratch – Vizualizace algoritmu: Vytvoř ve Scratchi program, který vizuálně ukazuje kroky nějakého algoritmu (např. řazení 3 čísel od nejmenšího po největší). Použij sprite jako "boxy" s čísly.

** Rozšíření pro maturitní obory

Podrobně: Typy modelů v IT

1. Konceptuální modely

Popisují co systém obsahuje, bez technických detailů.

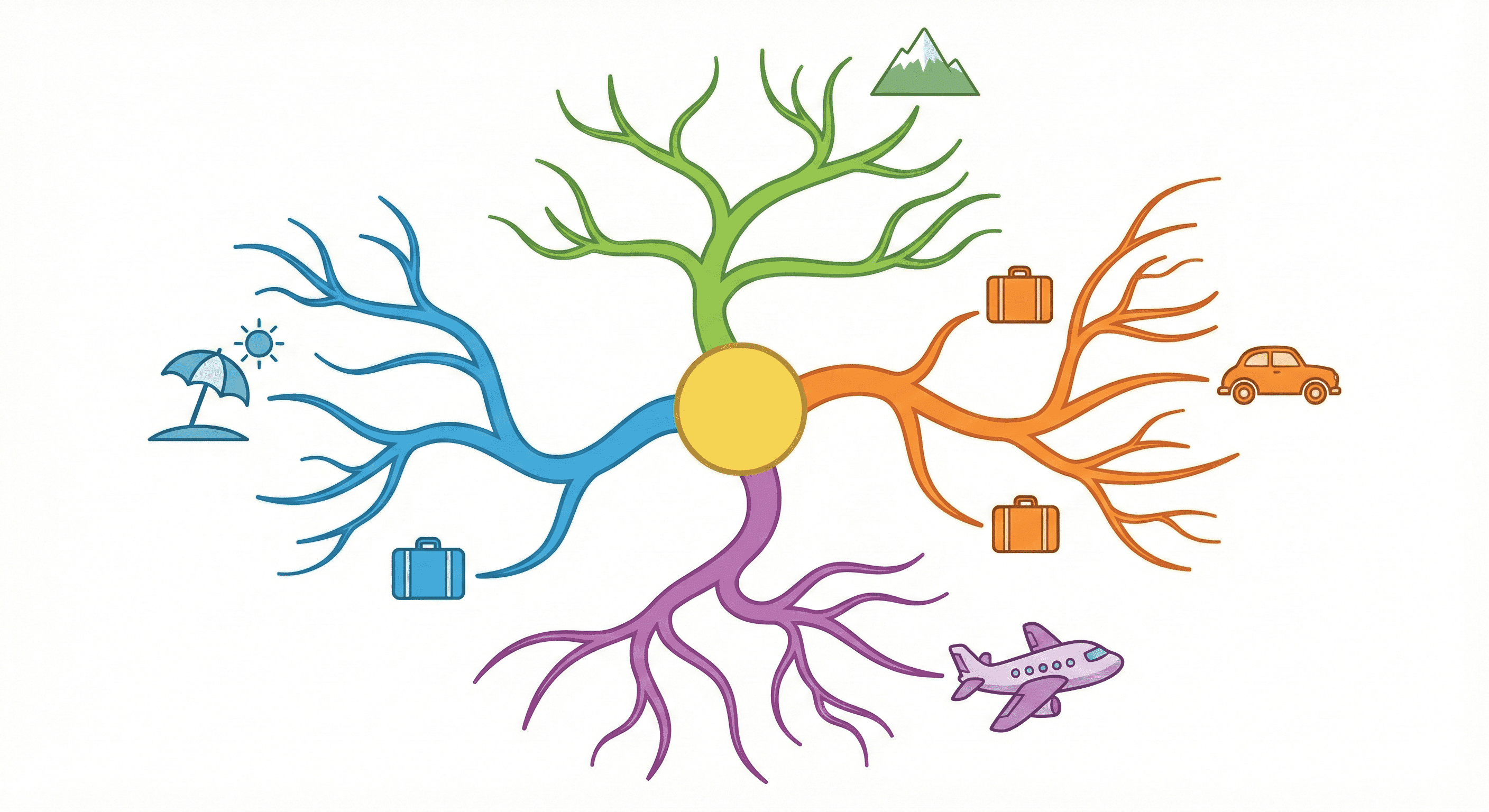

• Myšlenková mapa: Volné propojení myšlenek a konceptů.
• Pojmová mapa: Strukturovanější, s popisanými vztahy.
• Use Case diagram: Zobrazuje, co může uživatel v systému dělat.

2. Datové modely

Popisují strukturu dat v systému:

• ER diagram (Entity-Relationship): Entity (tabulky), atributy (sloupce), vztahy (propojení).
• UML Class diagram: Třídy, jejich vlastnosti a metody.

3. Procesní modely

Popisují jak systém funguje:

• Vývojový diagram (Flowchart): Kroky algoritmu se symboly.
• BPMN (Business Process Model): Pro podnikové procesy.
• Sekvenční diagram: Komunikace mezi objekty v čase.

4. Prototypy

• Wireframe: Drátěný model UI bez grafiky.
• Mockup: Grafický návrh UI.
• Prototyp: Interaktivní model (klikací).

ER diagram – podrobně

Základní prvky:

• Entita: Objekt (tabulka) – např. ZÁKAZNÍK, PRODUKT.
• Atribut: Vlastnost entity – např. jméno, cena.
• Primární klíč: Jedinečný identifikátor (podtržený).
• Vztah: Propojení mezi entitami (1:1, 1:N, M:N).

** Úkoly pro maturitní obory

1. Word – ER diagram: Nakresli kompletní ER diagram pro školní systém: STUDENT, UČITEL, PŘEDMĚT, TŘÍDA, ZNÁMKA. Urči primární klíče, cizí klíče a kardinalitu vztahů.
2. PowerPoint – Typy modelů: Vytvoř prezentaci "Modely v informatice" (12-15 snímků). Pro každý typ modelu uveď: definice, kdy se používá, příklad, výhody.
3. Canva – Wireframe: Vytvoř v Canvě wireframe pro mobilní aplikaci "To-Do list". Navrhni 3 obrazovky: seznam úkolů, přidání úkolu, detail úkolu.
4. Excel – Datový model: Na základě ER diagramu vytvoř v Excelu skutečné tabulky pro e-shop. Naplň je vzorovými daty (5+ záznamů v každé). Propoj pomocí ID.
5. Canva – Use Case diagram: Vytvoř v Canvě Use Case diagram pro bankovní aplikaci. Aktéři: Zákazník, Administrátor. Use cases: Přihlášení, Převod peněz, Kontrola zůstatku, Správa účtů.

*** Rozšíření pro IT obory

Jako budoucí IT specialista musíš chápat modelování na teoretické úrovni. Tato kapitola rozšiřuje pochopení různých typů modelů a jejich notací.

UML (Unified Modeling Language)

UML je standardizovaný jazyk pro vizuální modelování software. Obsahuje 14 typů diagramů rozdělených do dvou kategorií:

Strukturální diagramy

Behaviorální diagramy

Notace diagramu tříd

┌──────────────────────┐
│       «třída»        │  ← Název třídy
├──────────────────────┤
│ - soukromyAtribut    │  ← Atributy
│ # chranenyAtribut    │  - private (soukromý)
│ + verejnyAtribut     │  # protected (chráněný)
├──────────────────────┤  + public (veřejný)
│ + verejnaMetoda()    │  ← Metody
│ - soukromaMetoda()   │
└──────────────────────┘


Vztahy mezi třídami

ER (Entity-Relationship) diagramy

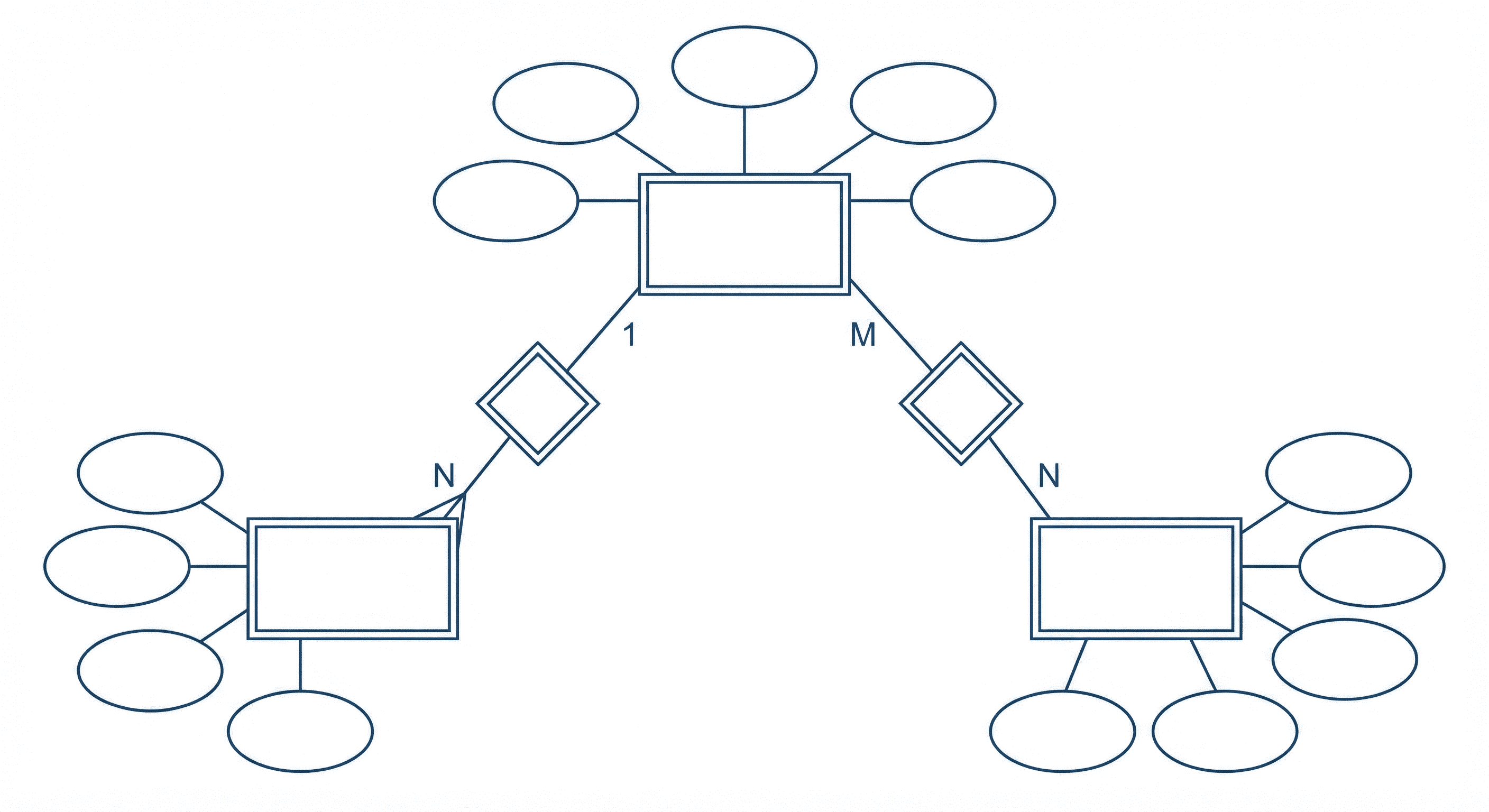

ER diagramy modelují databázovou strukturu:

• Entita (obdélník): Tabulka v databázi (např. Zákazník, Produkt)
• Atribut (ovál): Sloupec v tabulce (např. jméno, cena)
• Vztah (kosočtverec): Propojení mezi entitami (např. "kupuje")
• Kardinalita: 1:1, 1:N, M:N

Nástroje pro modelování

Abstrakce a úrovně detailu

Modely mají různé úrovně abstrakce:

1. Koncepční model: Vysoká abstrakce, pro komunikaci se zákazníkem. "Co systém dělá?"
2. Logický model: Střední abstrakce, struktura bez implementačních detailů.
3. Fyzický model: Nízká abstrakce, konkrétní implementace (datové typy, indexy).

*** Úkoly pro IT obory

1. UML diagram tříd: Na papíře nebo v draw.io nakresli diagram tříd pro knihovní systém: Kniha, Autor, Čtenář, Výpůjčka. Použij správnou notaci.
2. ER diagram: Nakresli ER diagram pro e-shop: Zákazník, Objednávka, Produkt, Kategorie. Označ primární klíče, cizí klíče a kardinalitu.
3. Use Case: Nakresli Use Case diagram pro bankomat. Aktéři: Zákazník, Banka. Use cases: Výběr, Vklad, Kontrola zůstatku, Změna PIN.
4. Sekvenční diagram: Nakresli sekvenční diagram pro proces přihlášení: Uživatel → Prohlížeč → Server → Databáze. Zobraz zprávy a odpovědi.
5. Porovnání: Pro stejný systém (např. e-shop) vytvoř koncepční, logický a fyzický datový model. Vysvětli rozdíly.
